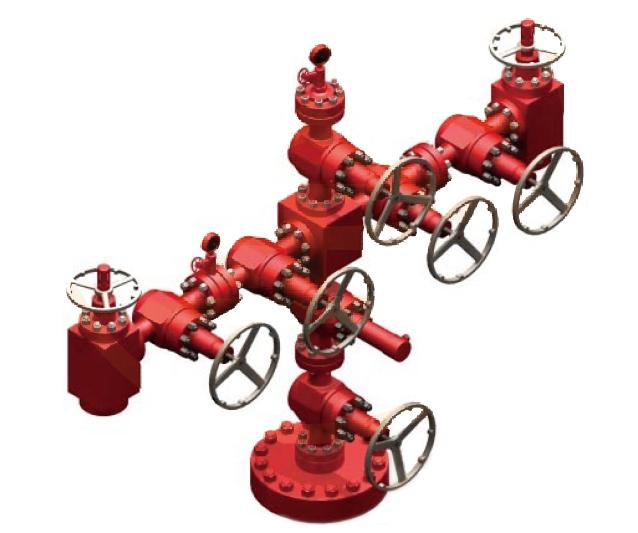

該系列井口裝置由底法蘭、上法蘭、油管頭、閘閥、針閥、小四通、截止閥等零部件及儀表組成，主要用于控制生產井口壓力和調節油（氣）井口流量；也可以用于酸化壓力、注水、測試等特殊作業。
主要特點
1、 全部承壓件和法蘭皆采用優質合金鋼鍛件，并經無損探傷，確保安全；
2、閘板、閥座和針閥的閥針，皆采用堆（噴）焊硬質合金；
3、主要零件經特殊熱處理，具有良好的抗硫性能；
4、密封元件采用聚四氟乙烯、氟橡膠等抗硫材料；
5、結構簡單、質量輕、工作可靠。
產品技術參數
|
參數 |
型號 |
|
KY(Q)65/21 |
KY(Q)65/35 |
KY(Q)65/60 |
KY(Q)65/70 |
KY(Q)65/105 |
|
額定壓力 |
3000psi
(21Mpa) |
5000psi
(35Mpa) |
8500psi
(60Mpa) |
10000psi
(70Mpa) |
15000psi
(105Mpa) |
|
公稱通徑 |
主通徑 |
2 9/16in. |
2 9/16in
3 1/16in |
2 9/16in. |
2 9/16in.
3 1/16in |
2 9/16in.
3 1/16in |
|
旁通徑 |
2 9/16in. |
2 9/16in. |
2 9/16in. |
2 9/16in. |
2 9/16in. |
|
工作溫度 |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
|
適用介質 |
原油、天然氣 crude，gas |
|
連接形式 |
卡箍或法蘭 |
卡箍或法蘭 |
法蘭 |
法蘭 |
法蘭 |
|
材料級別 Material Class |
AA-FF |
AA-FF |
AA-FF |
AA-FF |
AA-FF |
|
規范級別 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
|
性能級別 |
PR1-2 |
PR1-2 |
PR1-2 |
PR1-2 |
PR1-2 |
|
